Jak zapojit konektory RJ45

Jak zapojit konektory RJ45

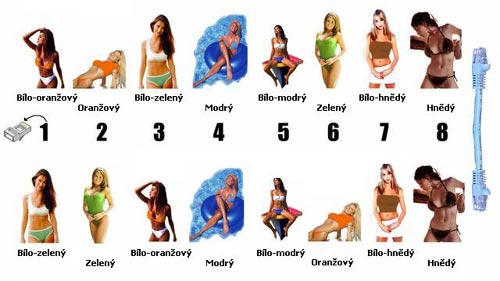

10/100T-Base 1000T-Base   pin konektor 1.   konektor 2. pin
TX+ BI_DA+   1 bílo-oranžový   bílo-zelený 1
TX- BI_DA-   2 oranžový   zelený 2
RX+ BI_DB+   3 bílo-zelený   bílo-oranžový 3
- BI_DC+   4 modrý   modrý 4
- BI_DC-   5 bílo-modrý   bílo-modrý 5
RX- BI_DB-   6 zelený   oranžový 6
- BI_DD+   7 bílo-hnědá   bílo-hnědá 7
- BI_DD-   8 hnědá   hnědá 8

Propojení PC - HUB/Switch - na obou koncích kabelu zapojeno podle konektoru č.1.

"Křížový" kabel (alias Křížák, Cross-Cable)
se používá pro přímé propojení síťových karet dvou počítačů, bez nutnosti je propojovat pres HUB nebo Switch - tím se dá ušetrit cca 600,- Kč což je hlavně pro domácí použití dobré. Celá finta spočívá v pouhém překrížení žil Tx a Rx. Takže na jedné straně kabelu zapojíte žíly do konektoru RJ-45 např. podle konektoru 1. a na druhém konci zapojte žíly podle konektoru 2.

Počítačová síť 10/100Mbit využívá pouze žíly 1,2,3,6

Žíly 4-5 (popř. i 7-8) se používají pro telefon.
